Каковы требования к опоре полиэтиленовых труб в трубопроводной системе?
Как поставщик полиэтиленовых труб, я воочию убедился в важности понимания требований к опорам для полиэтиленовых труб в трубопроводной системе. Полиэтиленовые (ПЭ) трубы широко используются в различных областях применения, включая системы водоснабжения, газораспределения и канализации, благодаря своим превосходным свойствам, таким как гибкость, коррозионная стойкость и долговечность. Однако надлежащая поддержка имеет решающее значение для обеспечения целостности и работоспособности трубопровода на протяжении всего срока его службы.
1. Понимание основ полиэтиленовых труб.
Прежде чем углубляться в требования к поддержке, важно иметь базовое представление о полиэтиленовых трубах. ПЭ трубы бывают разных марок, например PE80 и PE100.ПЭ80 ПЭ100 Трубыотличаются минимально необходимой прочностью (MRS). Например, PE100 имеет более высокий MRS, чем PE80, что означает, что он может выдерживать более высокое давление.

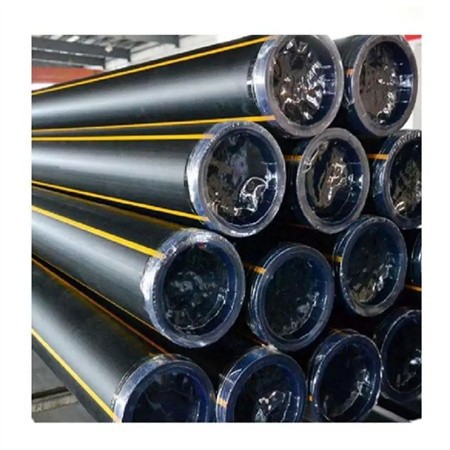

Стандартное соотношение размеров (SDR) является еще одним важным фактором. Например,Труба Пе80 Сдр11иТруба Пе100 Сдр11с SDR 11 имеют определенную толщину стенки по отношению к их внешнему диаметру. Эти факторы влияют на механическое поведение трубы и, следовательно, на требования к опорам.
2. Факторы, влияющие на требования к поддержке
2.1 Диаметр трубы и толщина стенки
Трубы большего диаметра обычно требуют большей поддержки по сравнению с трубами меньшего диаметра. По мере увеличения диаметра увеличивается и вес самой трубы и жидкости, которую она несет. Труба с более толстыми стенками может быть более жесткой, но она все равно нуждается в надлежащей опоре, чтобы предотвратить провисание и деформацию. Например, в водопроводе большого диаметра вес воды и трубы может вызвать значительную нагрузку на трубу, если она не будет надлежащим образом закреплена.
2.2 Характеристики жидкости
Тип жидкости, протекающей по трубе, влияет на требования к опоре. Если жидкость вязкая, это может вызвать дополнительные силы трения на стенках трубы, что может привести к увеличению напряжения. Жидкости под высоким давлением также требуют более прочной опоры для предотвращения смещения или разрыва трубы. Например, в газораспределительной системе газ под высоким давлением может оказывать на трубу значительную силу, и для поддержания целостности трубопровода необходима соответствующая поддержка.
2.3 Среда установки
Окружающая среда, в которой установлена труба, играет жизненно важную роль. При подземных установках решающим фактором является тип грунта. Мягкие или нестабильные почвы могут потребовать дополнительных опорных конструкций, чтобы предотвратить опускание или смещение трубы. При наземных установках необходимо учитывать такие факторы, как ветер, колебания температуры и сейсмическая активность. Например, в районах, подверженных сильным ветрам, труба может подвергаться воздействию боковых сил, и правильная поддержка может предотвратить ее смещение.
2.4 Отводы труб и фитинги
Изгибы труб и фитинги создают дополнительные точки напряжения в трубопроводе. В этих местах поток жидкости меняет направление, вызывая неравномерное распределение давления. На изгибах и фитингах часто требуется специальная поддержка, чтобы гарантировать, что труба не подвергнется чрезмерному напряжению или повреждению. Например, в водопроводной системе с несколькими коленами и тройниками правильная поддержка в этих точках может предотвратить утечки и выход из строя трубы.
3. Виды опор для ПЭ труб
3.1 Подземные опоры
- Материал постельного белья: Хорошо продуманный подкладочный материал является первой линией поддержки подземных полиэтиленовых труб. Подстилка должна быть однородной и не содержать острых предметов, которые могут повредить трубу. Обычными подстилочными материалами являются песок, гравий или щебень. Толщина и плотность подстилки имеют решающее значение. Например, слой хорошо уплотненного песка толщиной 100 мм может обеспечить отличную опору для полиэтиленовой трубы малого и среднего диаметра.
- Бетонная оболочка: В некоторых случаях, особенно когда труба подвергается высоким внешним нагрузкам или в районах с плохими почвенными условиями, можно использовать бетонную оболочку. Бетон обеспечивает жесткую опорную конструкцию вокруг трубы, защищая ее от внешних сил. Однако необходимо позаботиться о том, чтобы бетон не вызывал чрезмерной нагрузки на трубу из-за неравномерной осадки.
3.2 Надземные опоры
- Стойки для труб: Стеллажи для труб обычно используются в промышленных условиях для поддержки нескольких полиэтиленовых труб. Они могут быть изготовлены из стали или других материалов и предназначены для удержания труб на определенной высоте и расстоянии. Стеллажи для труб должны быть спроектированы таким образом, чтобы выдерживать вес труб и жидкости, а также любые внешние силы, такие как ветер или сейсмическая активность.
- Вешалки и зажимы: Подвесы и зажимы используются для поддержки отдельных труб. Их можно крепить к конструкции здания или другим опорным рамам. Подвесы можно регулировать с учетом теплового расширения и сжатия трубы. Например, подпружиненные подвески могут помочь поддерживать постоянное натяжение трубы, уменьшая напряжение, вызванное изменениями температуры.
4. Проектирование системы поддержки
4.1 Расчет нагрузки
Первым шагом при проектировании опорной системы является расчет нагрузок, действующих на трубу. Сюда входит вес трубы, жидкости, которую она несет, а также любые внешние нагрузки, такие как ветер, сейсмические силы или давление грунта. Инженеры используют математические модели и стандарты для точного расчета этих нагрузок. Например, Американская ассоциация водопроводных предприятий (AWWA) предоставляет рекомендации по расчету нагрузок на трубопроводы водоснабжения.
4.2 Расстояние между опорами
Расстояние между опорами имеет решающее значение. Если опоры расположены слишком далеко друг от друга, труба может провиснуть или деформироваться, что приведет к концентрации напряжений и потенциальному выходу из строя. С другой стороны, если опоры расположены слишком близко, это может увеличить стоимость установки. Расстояние зависит от таких факторов, как диаметр трубы, толщина стенок и тип жидкости. Для ПЭ трубы малого диаметра в системе водоснабжения низкого давления расстояние между опорами может быть сравнительно большим, а для газопровода высокого давления большого диаметра расстояние будет значительно меньшим.
4.3 Совместимость с характеристиками полиэтиленовых труб
Опорная система должна быть совместима со свойствами полиэтиленовой трубы. Поскольку полиэтиленовые трубы являются гибкими, опоры не должны ограничивать их естественное движение из-за теплового расширения и сжатия. Например, использование жестких опор, не допускающих перемещения трубы, может вызвать нагрузку на трубу, что приведет к растрескиванию или разрушению соединения.
5. Обслуживание системы поддержки
5.1 Регулярные проверки
Регулярные проверки системы поддержки необходимы для обеспечения ее постоянной эффективности. При осмотре необходимо проверить наличие признаков износа, повреждения или коррозии. При подземных опорах следует контролировать осадку грунта и состояние подстилочного материала. При наземной установке следует проверять состояние подвесок, зажимов и трубных эстакад.
5.2 Ремонт и замена
Если во время проверок обнаружено какое-либо повреждение или износ, следует незамедлительно провести ремонт или замену. Например, если обнаружено, что подвеска ослаблена или повреждена, ее следует немедленно затянуть или заменить, чтобы труба не стала нестабильной.
6. Заключение
В заключение следует отметить, что понимание требований к опорам для полиэтиленовых труб в трубопроводной системе имеет решающее значение для долгосрочной работы и целостности трубопровода. Как поставщик полиэтиленовых труб, я подчеркиваю важность учета таких факторов, как диаметр трубы, характеристики жидкости, условия установки и изгибы труб при проектировании опорной системы. Правильная опора, будь то подземная или надземная, гарантирует, что труба сможет выдерживать различные нагрузки и силы, которым она подвергается.
Если вы планируете проект трубопровода и нуждаетесь в высококачественных полиэтиленовых трубах и профессиональных консультациях по требованиям к поддержке, не стесняйтесь обращаться к нам для дальнейшего обсуждения и закупки. Мы стремимся предоставить вам лучшие решения для ваших потребностей в трубопроводах.
Ссылки
- Американская ассоциация водопроводных предприятий (AWWA). Руководство по организации водоснабжения: М23 – Полиэтиленовая труба.
- Международная организация по стандартизации (ISO). ISO 4427: Пластиковые трубы и фитинги для водоснабжения. Полиэтилен (PE).
